HAB – Płyta wiórowa, o gęstości minimum 720kg/m3 aplikowana fabrycznie wykładziną PCV, dolna powierzchnia wykończona folią aluminiową. Podstawowym i najczęstszym miejscem jej stosowania są serwerownie i rozdzielnie elektryczne.

Proponowane zastosowania:

serwerownie

rozdzielnie

BMS

Możliwe wykończenia podłogi:

aplikowana fabrycznie wykładziną PCV*

* Standardowe wykończenie wykładziną PCV Dunlop Colorado 031 – kolor szary

Karta techniczna

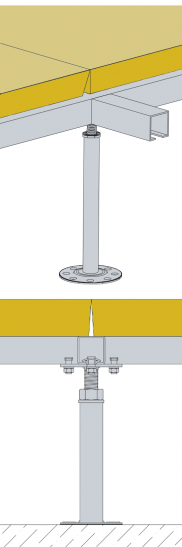

Wybierz rodzaj konstrukcji nośnej:

TYP I

Dane techniczne

Płyta

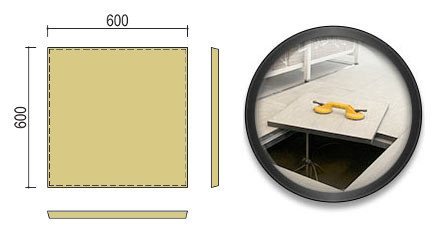

Wymiary:

600 x 600 mm

Grubość płyty:

38mm + wykończenie

Górna powierzchnia:

Wykładzina PCV

Dolna powierzchnia:

folia aluminiowa

Ciężar systemu:

35, 2 kg/m2 (bez wykładziny, dla wys. 250 mm)

Ciężar płyty:

13,2 kg / sztuka

Rdzeń płyty:

wiórowo-żywiczny o gęstości min. 720kg/m3

Wartości obciążenia

Obciążenie punktowe zgodnie z PN – EN 12825:

3 000 N

Klasa ugięcia wg. PN-EN 12825:

C

Klasa nośności zgodnie z PN – EN 12825:

klasa 2

Siła niszcząca:

≥ 6 000 N

Wsp. bezpieczeństwa:

≥ 2,0

Ochrona przeciwpożarowa

Klasa materiału budowlanego płyta nośna wg PN – EN 13501 część 1:

B1 (trudnozapalne)

Odporność ogniowa wg PN – EN 13501 część 2:

REI 30

TYP II

Dane techniczne

Płyta

Wymiary:

600 x 600 mm

Grubość płyty:

38mm + wykończenie

Górna powierzchnia:

Wykładzina PCV

Dolna powierzchnia:

folia aluminiowa

Ciężar systemu:

35, 2 kg/m2 (bez wykładziny, dla wys. 250 mm)

Ciężar płyty:

13,2 kg / sztuka

Rdzeń płyty:

wiórowo-żywiczny o gęstości min. 720kg/m3

Wartości obciążenia

Obciążenie punktowe zgodnie z PN – EN 12825:

4 000 N

Klasa ugięcia wg. PN-EN 12825:

C

Klasa nośności zgodnie z PN – EN 12825:

klasa 3

Siła niszcząca:

≥ 8 000 N

Wsp. bezpieczeństwa:

≥ 2,0

Ochrona przeciwpożarowa

Klasa materiału budowlanego płyta nośna wg PN – EN 13501 część 1:

B1 (trudnozapalne)

Odporność ogniowa wg PN – EN 13501 część 2:

REI 30

TYP III

Dane techniczne

Płyta

Wymiary:

600 x 600 mm

Grubość płyty:

38mm + wykończenie

Górna powierzchnia:

Wykładzina PCV

Dolna powierzchnia:

folia aluminiowa

Ciężar systemu:

35, 2 kg/m2 (bez wykładziny, dla wys. 250 mm)

Ciężar płyty:

13,2 kg / sztuka

Rdzeń płyty:

wiórowo-żywiczny o gęstości min. 720kg/m3

Wartości obciążenia

Obciążenie punktowe zgodnie z PN – EN 12825:

4 000 N

Klasa ugięcia wg. PN-EN 12825:

C

Klasa nośności zgodnie z PN – EN 12825:

klasa 3

Siła niszcząca:

≥ 8 000 N

Wsp. bezpieczeństwa:

≥ 2,0

Ochrona przeciwpożarowa

Klasa materiału budowlanego płyta nośna wg PN – EN 13501 część 1:

B1 (trudnozapalne)

Odporność ogniowa wg PN – EN 13501 część 2:

REI 30

HSB – Płyta wiórowa, o gęstości minimum 720kg/m3 aplikowana fabrycznie wykładziną PCV, dolna powierzchnia wykończona blachą stalową. Podstawowym i najczęstszym miejscem jej stosowania są serwerownie i rozdzielnie elektryczne.

Proponowane zastosowania:

serwerownie

rozdzielnie

BMS

Możliwe wykończenia podłogi:

aplikowana fabrycznie wykładziną PCV*

* Standardowe wykończenie wykładziną PCV Dunlop Colorado 031 – kolor szary

Karta techniczna

Wybierz rodzaj konstrukcji nośnej:

TYP I

Dane techniczne

Płyta

Wymiary:

600 x 600 mm

Grubość płyty:

38mm + wykończenie

Górna powierzchnia:

Wykładzina PCV

Dolna powierzchnia:

blacha stalowa gr. 0,5mm

Ciężar systemu:

36, 2 kg/m2 (bez wykładziny, dla wys. 250 mm)

Ciężar płyty:

13,6 kg / sztuka

Rdzeń płyty:

wiórowo-żywiczny o gęstości min. 720kg/m3

Wartości obciążenia

Obciążenie punktowe zgodnie z PN – EN 12825:

3 000 N

Klasa ugięcia wg. PN-EN 12825:

C

Klasa nośności zgodnie z PN – EN 12825:

klasa 2

Siła niszcząca:

≥ 6 000 N

Wsp. bezpieczeństwa:

≥ 2,0

Ochrona przeciwpożarowa

Klasa materiału budowlanego płyta nośna wg PN – EN 13501 część 1:

B1 (trudnozapalne)

Odporność ogniowa wg PN – EN 13501 część 2:

REI 30

TYP II

Dane techniczne

Płyta

Wymiary:

600 x 600 mm

Grubość płyty:

38mm + wykończenie

Górna powierzchnia:

Wykładzina PCV

Dolna powierzchnia:

blacha stalowa gr. 0,5mm

Ciężar systemu:

36, 2 kg/m2 (bez wykładziny, dla wys. 250 mm)

Ciężar płyty:

13,6 kg / sztuka

Rdzeń płyty:

wiórowo-żywiczny o gęstości min. 720kg/m3

Wartości obciążenia

Obciążenie punktowe zgodnie z PN – EN 12825:

5 000 N

Klasa ugięcia wg. PN-EN 12825:

C

Klasa nośności zgodnie z PN – EN 12825:

klasa 5

Siła niszcząca:

≥ 8 000 N

Wsp. bezpieczeństwa:

≥ 2,0

Ochrona przeciwpożarowa

Klasa materiału budowlanego płyta nośna wg PN – EN 13501 część 1:

B1 (trudnozapalne)

Odporność ogniowa wg PN – EN 13501 część 2:

REI 30

TYP III

Dane techniczne

Płyta

Wymiary:

600 x 600 mm

Grubość płyty:

38mm + wykończenie

Górna powierzchnia:

Wykładzina PCV

Dolna powierzchnia:

blacha stalowa gr. 0,5mm

Ciężar systemu:

36,2 kg/m2 (bez wykładziny, dla wys. 250 mm)

Ciężar płyty:

13,6 kg / sztuka

Rdzeń płyty:

wiórowo-żywiczny o gęstości min. 720kg/m3

Wartości obciążenia

Obciążenie punktowe zgodnie z PN – EN 12825:

5 000 N

Klasa ugięcia wg. PN-EN 12825:

A

Klasa nośności zgodnie z PN – EN 12825:

klasa 5

Siła niszcząca:

≥ 10 000 N

Wsp. bezpieczeństwa:

≥ 2,0

Ochrona przeciwpożarowa

Klasa materiału budowlanego płyta nośna wg PN – EN 13501 część 1:

B1 (trudnozapalne)

Odporność ogniowa wg PN – EN 13501 część 2:

REI 30

HSS – Płyta wiórowa, o gęstości minimum 720kg/m3  w płaszczu stalowym.

Proponowane zastosowania:

powierzchnie biurowe

Możliwe wykończenia podłogi:

wykładzina dywanowa

deska barlinecka

Karta techniczna

Wybierz rodzaj konstrukcji nośnej:

TYP I

Dane techniczne

Płyta

Wymiary:

600 x 600 mm

Grubość płyty:

29mm

Wykończenie płyty (góra, dół i brzegi):

Płaszcz stalowy gr. 0,5mm

Ciężar systemu:

36, 2 kg/m2 (bez wykładziny, dla wys. 250 mm)

Ciężar płyty:

13,6 kg / sztuka

Rdzeń płyty:

wiórowo-żywiczny o gęstości min. 720kg/m3

Wartości obciążenia

Obciążenie punktowe zgodnie z PN – EN 12825:

3 000 N

Klasa ugięcia wg. PN-EN 12825:

B

Klasa nośności zgodnie z PN – EN 12825:

klasa 2

Siła niszcząca:

≥ 6 000 N

Wsp. bezpieczeństwa:

≥ 2,0

Ochrona przeciwpożarowa

Klasa materiału budowlanego płyta nośna wg PN – EN 13501 część 1:

B1 (trudnozapalne)

Odporność ogniowa wg PN – EN 13501 część 2:

REI 30

TYP II

Dane techniczne

Płyta

Wymiary:

600 x 600 mm

Grubość płyty:

29mm

Wykończenie płyty (góra, dół i brzegi):

Płaszcz stalowy gr. 0,5mm

Ciężar systemu:

36, 2 kg/m2 (bez wykładziny, dla wys. 250 mm)

Ciężar płyty:

13,6 kg / sztuka

Rdzeń płyty:

wiórowo-żywiczny o gęstości min. 720kg/m3

Wartości obciążenia

Obciążenie punktowe zgodnie z PN – EN 12825:

4 000 N

Klasa ugięcia wg. PN-EN 12825:

B

Klasa nośności zgodnie z PN – EN 12825:

klasa 3

Siła niszcząca:

≥ 8 000 N

Wsp. bezpieczeństwa:

≥ 2,0

Ochrona przeciwpożarowa

Klasa materiału budowlanego płyta nośna wg PN – EN 13501 część 1:

B1 (trudnozapalne)

Odporność ogniowa wg PN – EN 13501 część 2:

REI 30
